搬遷地點  移機工程

場地規劃


由於沿用所有舊設備

特別是原有的主喇叭 dB IG2T

用Ease focus 事先算算看喇叭安裝位置


後續規劃還有更動 , 這裡就不多說了.



進場施工




進場放線


放喇叭線 電源線 訊號線 網路線 等等


預先計算好吊點




舞台線路規劃




放線套管




音控台放線套管




幾周後再度進場




拉音響專用電




dB IG2T 的吊架終於來了




沒裝過 研究一下原廠設計




固定上喇叭




同一時間

另一組人馬再放日本製Canare HD影像線




一定要搭配原廠頭才會穩定






將喇叭吊起測量




陸續吊掛其他喇叭




將原有的混音機裝上

發現韌體還是2.05....也太舊了吧~




由於版本太舊 ,

只得拆成幾次慢慢刷上來




終於到3.11了~




Stagebox S16 版本韌體2.1也太舊了~




用電腦連線 , 更新到2.4




連線測試OK , 線路測試正常

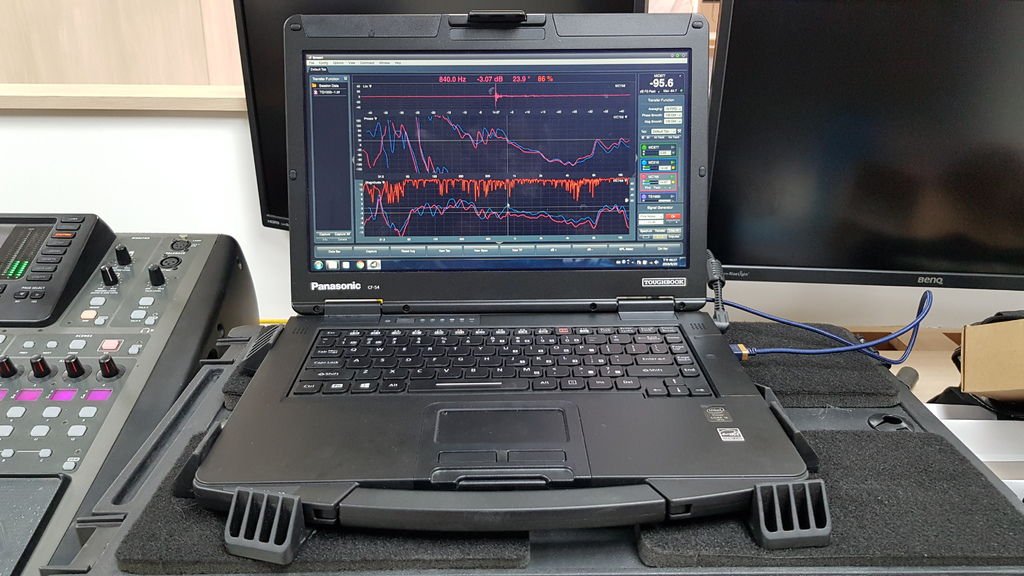

開始用SMAART V8調音




喇叭原有的高音有點多

​​​20190920_183756.jpg​



可以看到8Khz 以上暴增




慢慢調整~

front after.PNG



前後喇叭調整




前後喇叭用四隻RTA 麥克風求均值




遺憾的是

發現左後喇叭故障




只剩高音了 , 1.6Khz以下中低音完全沒有

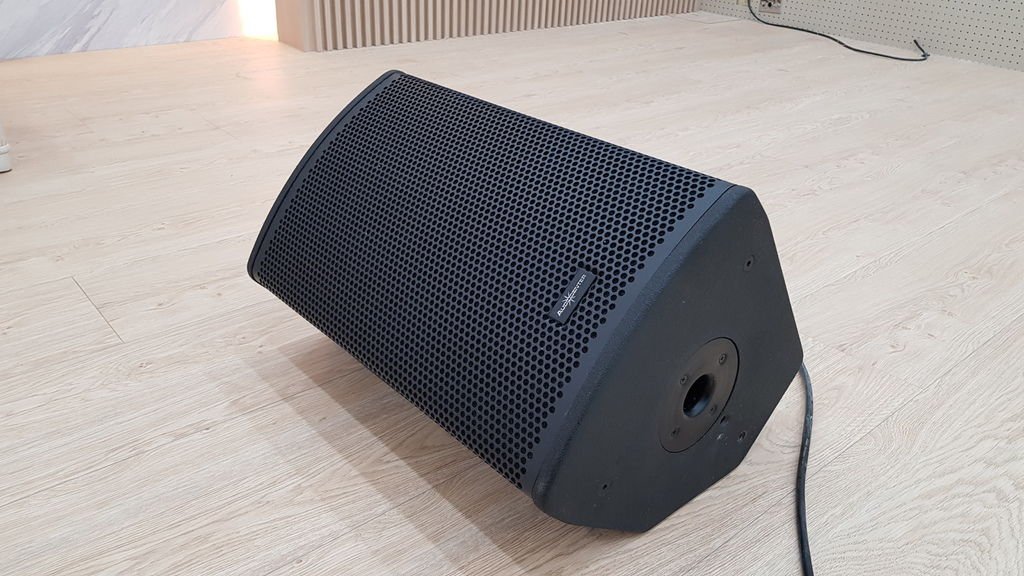

舞台監聽調整







骨董級監聽喇叭調整




ROSS 美國製古董




一測發現其中一隻高音也掛點







測試分音器正常

拆下高音送修




單體是Fostex 台灣製 , 可見多有年紀....




量不到阻抗 , 果然高音壞了
